Во вложении демонстрационно-учебное видео «E3.Instrumentation v2.19 Проект А» (6ть частей).
Последовательно создается проект от А до Я со всеми частями и документами.
Или по импортному - First Steps.
Повторив самостоятельно показанное на видео, вы сможете быстро освоить основной функционал E3.Instrumentation.
Суммарная продолжительность видео - 36 минут.
Разрешение 1920х1160.
Готовый проект – файл во вложении E3i_v219_ProjectA_All.pdf.
Проект в формате E3.Series (*.e3s) можно найти по пути:
C:\Program Files\Zuken\E3.Instrumentation\v2\Example\Проект А.e3s

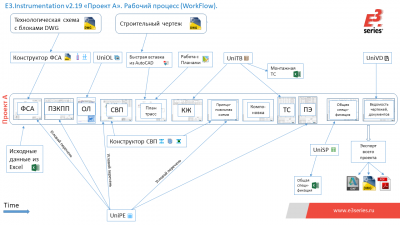

Рабочий процесс показанный на видео (WorkFlow):
Часть 1
• Шаблон проекта
• Загрузка исходных данных из DWG
• Обновление подложки
• Загрузка исходных данных из Excel
1_E3i_v219_ProjectA_DWG_Excel_CO.avi (4 мин 30 сек)
Часть 2
• Построение ФСА (Конструктор ФСА)
• Быстрые переходы Прибор <-> «Подвал»
• Угловой перечень приборов (UniPE)

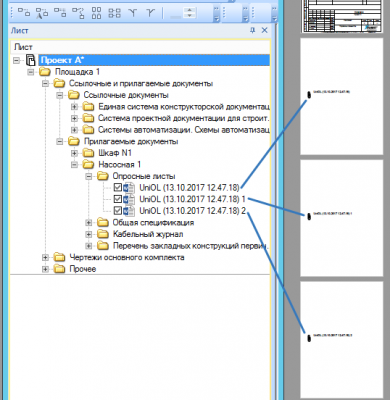

• Опросные листы в Word (UniOL)
• Перечень закладных конструкций первичных приборов (UniPE)
2_E3i_v219_ProjectA_FSA_CO.avi (3 мин 35 сек)
Часть 3
• Построение СВП (Конструктор СВП) в т.ч.:
- o Групповое размещение изделий на листе
o Автоматическое построение соединений и подключение жил кабелей
o «Умножение» изделий на листе
o Запись информации о защитных изделиях в атрибуты кабелей
o Переименование цепей и кабелей
Часть 4
• Работа с Планами:
- o Быстрая вставка и AutoCAD
o Вкладка изделий в проекте «План трасс»
o Расстановка приборов по плану
o Создание трасс
o Задание высотных отметок изделиям
o Высотные переходы
o Задание высотных отметок участкам трассы
o Задание способов прокладки участкам трассы
o Проверка на ошибки
o Задание типа сигнала кабелям
o Выноски и потоки кабелей
o Удаление потоков и пересчёт номеров потоков
o Обновление потоков
o Кабели в сечении сегмента
o Быстрые переход от таблицы к участку трассы
o 3D визуализация
o Автоматическая простановка величин высотных переходов
o Расчет длин кабелей и длин участков трассы с различными способами прокладки
o Кабельный журнал (UniTB)
o Автоматическое отображение длин на СВП и угловая спецификация на СВП (UniPE)
Из не вошедшего в видео:

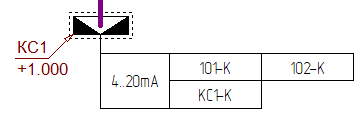

Потоки\выноски можно строить и для изделий. Для выделенного изделия на листе будет построена таблица со всеми подключенными к нему кабелями.
- 2017-10-19_09-17-06.png (2.33 КБ) VIEWED_COUNTSfil
Часть 5
• Принципиальная схема:
- o Быстрое размещение клемм на схеме (Конструктор СВП)
o Автоматическое соединение по вертикали
o Быстрое назначение проводов в соединение
o Угловой перечень (UniPE)
o Быстрый переход от перечня к изделию на схеме
- o Размещение, работа с моделями
o Автотрассировки и реальные длины проводов
o 3D режим
o Перечень элементов шкафа (UniPE)
o Быстрые переходы: Перечень -> Схема -> Компоновка
o Автоматическая расстановка выносок на компоновке с номерами в соответствии с перечнем элементов
o Таблица соединений (UniTB)
o Монтажная таблица соединений с длинами в Excel
Часть 6
• Отчеты:
- o Общая спецификация по проекту (UniSP)
o Общая спецификация по проекту в Excel (UniSP)
o Ведомость рабочих чертежей основного комплекта (UniVD)
o Ведомость ссылочных и прилагаемых документов (UniVD)
o Быстрые переходы от ведомости к листам в проекте
- o Экспорт в DWG*, DXF
o Экспорт в PDF
o Структура проекта и гиперссылки в PDF
- Экспорт в PDF в E3.Series 2017 – вложенные файлы сохраняются
6_E3i_v219_ProjectA_SP_VD_DWG_DXF_PDF_CO.avi (4 мин 36 сек)
Проект из вложения (E3i_v219_ProjectA_All.pdf), создан в E3.Series 2017 (Build 18.10) и в нем доступны все сторонние файлы из проекта E3. Что бы их открыть нужно сделать двойной клик по «скрепке».
