"Планы расположения" (ex CableLayout)
Добавлено: 06 июл 2016, 17:28
Денис Семенов
Условия прокладки (CableLayout)
Re: Условия прокладки (CableLayout)
Добавлено: 20 дек 2016, 19:38
Денис Семенов
Демонстрационное видео по CableLayout 0.8.8.1. (12 минут)
Содержание:
- Вкладка проекта План трасс
- Линии-подсказки физической связи между объектами (жилами кабелей)
- Сечение участка трассы
- Подсказка о жилах в сегменте
- Вертикальные участки (спуски, подъемы)
- Задание способа прокладки
- Возможность создать новые способы прокладки
- Задание высотных отметок участкам трасс
- Контроль высотных отметок (проверка на ошибки)
- Расчет длин и добавочная длина кабелей
- Передача данных в атрибуты кабелей
- Отображение длин на СВП
- Защитные изделия на СВП и передача информации о них в атрибуты кабелей
- Работа с потоками. Три типа потоков.
- Быстрые переходы
- Обновление потоков
- Кабельный журнал (UniTB)
- Кабельный журнал в Excel
- Общая спецификация по проекту на А3 (UniSP)
- Угловые перечни элементов (UniPE)
Из неупомянутого:
- Кабели в потоке делятся по типу сигнала
- При удалении потока оставшиеся номера потоков пересчитываются
Re: Условия прокладки (CableLayout)
Добавлено: 17 апр 2017, 15:54
Денис Семенов
Новая версия "Планы расположения" (ex "CableLayout").
v 0.8.8.5
Что нового:
Общее:
- - Вызов справки
- Вместо выбора номера цвета в настройках реализован выбор непосредственно цвета
- Изменено имя программы с "E3.CableLayout" на "План расположения"
Раскладка кабелей:
- - Добавление в список высотных отметок с текущего листа при запуске программы
- Применение опции "Сохранять способ прокладки" для всех типов разбиения трассы
- Задание способов прокладки для вертикальных участков (в символах высотного перехода и узловых символах)
- Заменена кнопка "Применить" на вкладке "Раскладка" кнопкой "Разместить" (шаблон надписи атрибута).
Кабельные потоки:

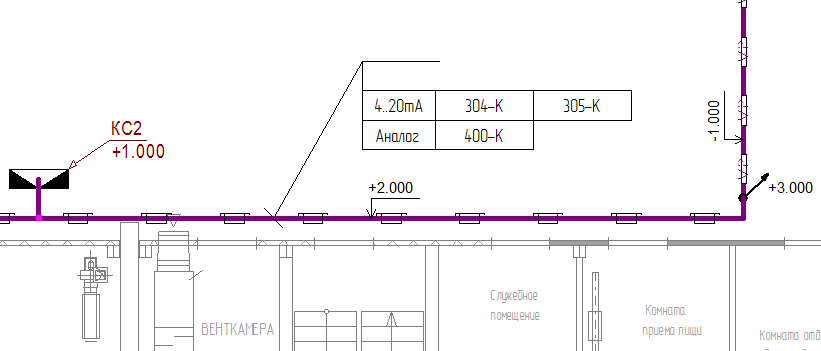

- - Добавлена опция "Добавить "полки" при размещении таблиц потоков согласно ГОСТ 21.408-2013"
- 2017-04-17_15-29-23.png (10.75 КБ) VIEWED_COUNTSfil
Расчет длин кабельной продукции:
- - В таблицу кабелей добавлены столбцы с длинами кабелей для различных способов прокладки
- Учет способов прокладки на вертикальных участках
- Убрана кнопка "Перетрассировать"
Re: Условия прокладки (CableLayout)
Добавлено: 25 апр 2017, 12:14
Денис Семенов
Из секретных лабораторий ПОИНТ
(скоро в новой версии «Планов трасс»)
Re: Условия прокладки (CableLayout)
Добавлено: 19 июн 2017, 16:30
Денис Семенов
В приложение "Планы расположения" v 0.8.8.5 (ex "CableLayout"),
добавлена "3D Визуализация".
