Приветствую!

Из собственного «гаражного» творчества.

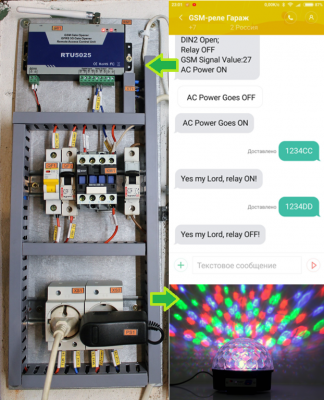

Управление основано на GSM-контроллере(реле) RTU5025 заказанного на небезызвестном сайте.
Эта коробка позиционируется как «GSM Gate Opener» - звонишь\шлешь-СМС на коробку и если номер есть в списке «ворота» открываются. Понятно, что использовать можно, как угодно.
У аппарата есть еще два дискретных входа, выход на сирену, резервная батарея и уведомления об отрублении\подрублении питания на коробку. В этой версии можно конфигурировать коробку не только с помощью смс как в предыдущей варианте (RTU5015), но и с PC. Правда софт для этого писали Чужие для Хищников… Победить его удалось, спрашивайте кому нужно.

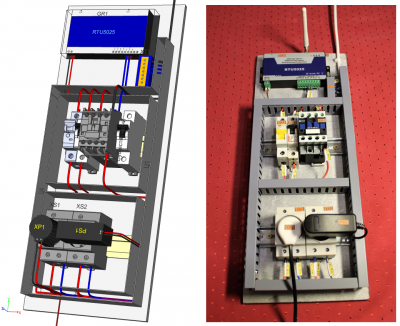

Во вложении проект в PDF* и в «исходнике» - в формате E3.Series.
*- если открывать в Acrobat Reader последних версий, то будут доступны и вложения (нужно кликнуть на «скрепку»).

Там же, применённые профили для генераторов отчетов и небольшой скриптик-помощник (DoubleConnector_v1).
Работает скрипт просто: если к изделию типа Соединитель подключено два провода\жилы, то ему добавляется атрибут «Двойной наконечник» со значением «Да» (TRUE).

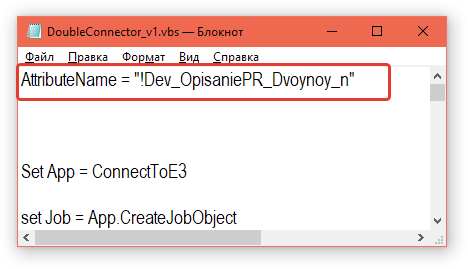

Имя атрибута можно поменять в первой строчке скрипта, например, в блокноте.

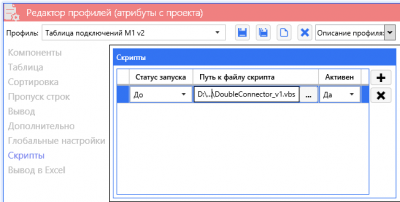

Запускать скрипт можно вручную, но удобней добавить в автозапуск UniTB.

Несколько заметок по поводу проекта и его реализации.

Заметка 1
По поводу «выбранных» производителей\сечений\номиналов.
Собиралось из того что уже было в гараже и того что было в соседнем электро-магазине, поэтому «как есть». Понятно, что ставить автомат 10А на ток <0,1А несколько нерационально и может быть бессмысленно но он давно лежал, просился

Заметка 2
По поводу ГОСТов, стандартов.
Примененную мной схему определяю, как принципиально-монтажно-внешнепроводную из раздела «мне так удобно». Из того же раздела и отчеты.

Заметка 3
По повод Екубовской трассировки.

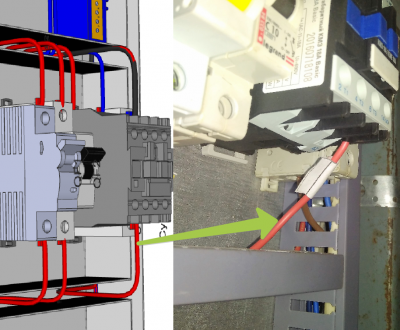

На монтаже провода короче расчетной длины на 3см. Можно было конечно на переобжим оставить и затолкать в короба, но мне это было никчему. Оно в принципе предсказуемо, т.к. в модели компоновке Е3, провода\жилы заходят в короб по некой Г-образной кривой сверху короба, а на практике фактически по прямой в бок короба:

Приветы,

Если Вам необходим упомянутый проект в формате PDF или E3S просьба делать запрос на denisbsemenov()gmail.com
